ITS-Smart-G7

UWAGA: Produkt jest niedostępny.



Moduł został zaprojektowany tak by całe sterowanie oświetleniem przyczepy umieścić wewnątrz gniazda 7-pin (do podłączenia przyczepy). Tym sposobem ograniczono czas montażu i usprawniono jego przebieg. Jest to innowacyjne rozwiązanie, a koncepcja modułu zgłoszona została w Urzędzie Patentowym RP i zarejestrowana pod nr 408956.



Moduł realizuje wszystkie funkcje podstawowe tj "przenoszenie" sygnalizacji świateł samochodu na oświetlenie przyczepy - bez żadnych funkcji dodatkowych. Rozwiązanie ITS-Smart-G7 jest rekomendowane wszystkim, którzy chcą maksymalnie skrócić czas montażu standardowej wiązki elektrycznej haka holowniczego.



INFORMACJA: Należy pamiętać, że gniazdo G7 nie ma wyprowadzonej sygnalizacji światła wstecznego i w Polsce może być używane jedynie z przyczepami lekkimi tj o dopuszczalnej masie całkowitej do 750kg.


Produkt wymaga instalacji przez firmę specjalistyczną - czytaj tutaj.


  • Kod EAN produktu: 5907662621268

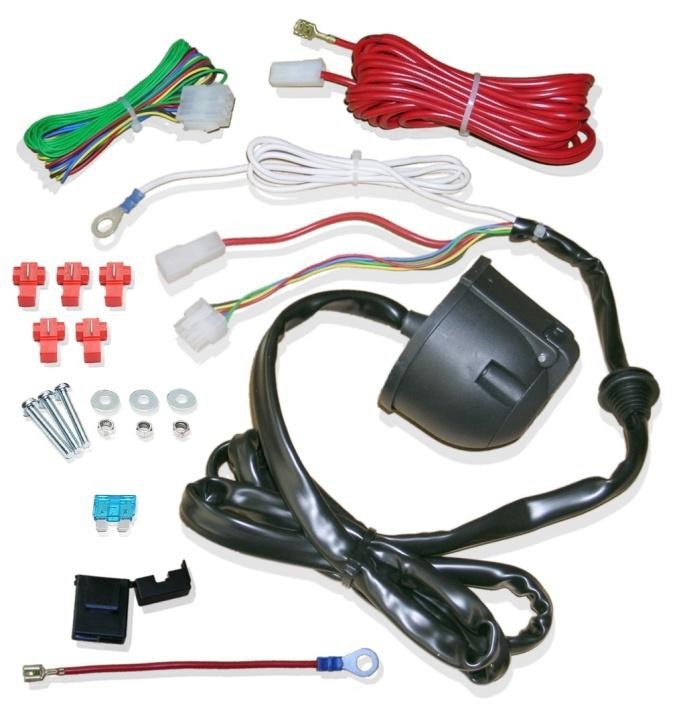

Elementy zestawu
  • Gniazdo G7 z wbudowanym wewnątrz modułem 1 szt
  • Wiązka sygnałowa (5 wejść) 1 szt
  • Wiązka zasilająca 1 szt
  • Zestaw montażowy 1 kpl
  • Zestaw śrubowy 1 kpl
  • Schemat podłączenia 1 szt
Podstawowe funkcje modułu
Obciążenie prądowe wejść
≤2 mA
Współpraca z oświetleniem LED i jednowłóknowym samochodu
Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM)
(analogowo)
Współpraca z oświetleniem LED i żarówkowym przyczepy
Możliwość sterowania działaniem modułu czujników parkowania samochodu
Sposób obsługi tylnych świateł przeciwmgłowych samochodu
Sposób sterowania światłem przeciwmgłowym przyczepy
Bezpośrednie
Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy
Cechy wiązki elektrycznej
Długość wiązki zasilania
4,9 m
Długość wiązki do gniazda
1,65 m
Długość wiązki sygnałów wejściowych
L=1,0 P=3,0 m
Dane techniczne
Napięcie zasilania
10-16 V
Maksymalne obciążenie wyjścia świateł pozycyjnych
(każda ze stron) 21+10 W
Maksymalne obciążenie wyjścia świateł stop
3 x 21 W
Maksymalne obciążenie wyjścia świateł kierunkowskazów
(każda ze stron) 21+10 W
Maksymalne obciążenie wyjścia światła przeciwmgłowego
21 W
Wyposażenie zestawu
Kompletny zestaw wiązki haka z akcesoriami instalacyjnymi
Homologacja / Certyfikat
Ogólny schemat podłączenia
