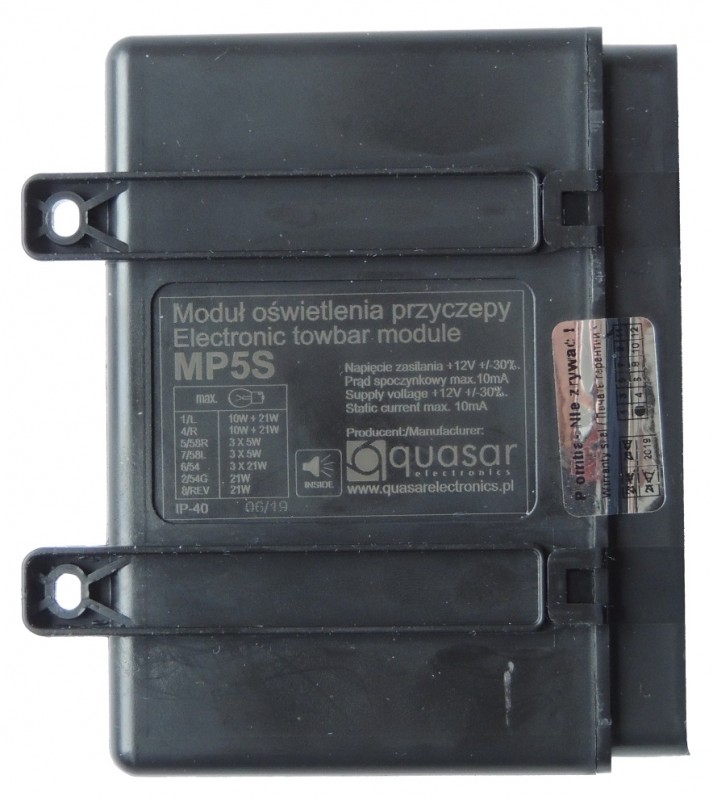

MP5S-G13

Moduł MP5S-G13 jest najbardziej rozbudowanym sterownikiem oświetlenia przyczepy obsługującym również przyczepy kempingowe (z własnym akumulatorem) o oświetleniu żarówkowym. Zapewnia m.in.:

  • funkcję sekwencyjnego sterowania światłem przeciwmgłowym przyczepy co umożliwia wyłączenie tego światła w samochodzie gdy jednocześnie jest ono załączone w przyczepie;
  • wyjście sterujące pracą centralki tylnych czujników parkowania co umożliwia ich dezaktywację przy podłączonej przyczepie;
  • funkcję inteligentnego sterowania ładowaniem akumulatora przyczepy kempingowej.



Przy prawidłowym i pełnym podłączeniu sygnałów wejściowych moduł MP5S-G13 będzie sygnalizował uszkodzenie żarówki kierunkowskazu na przyczepie szybszym miganiem świateł kierunkowskazów na samochodzie.



Ponadto moduł MP5S-G13 posiada funkcje informacyjne (za pomocą diody sygnalizacyjnej):

  • podłączenia przyczepy;
  • załączenia światła przeciwmgłowego przyczepy;
  • uszkodzenia żarówki kierunkowskazów przyczepy;
  • ładowania akumulatora przyczepy;
  • braku napięcia ładowania (spalony bezpiecznik) akumulatora przyczepy.



UWAGA:

  1. moduł prawidłowo współpracuje z przyczepami o oświetleniu żarówkowym (nie LEDy);
  2. moduł wycofany - aktualnie w ofercie jest cyfrowy moduł MP5-DS-G13.

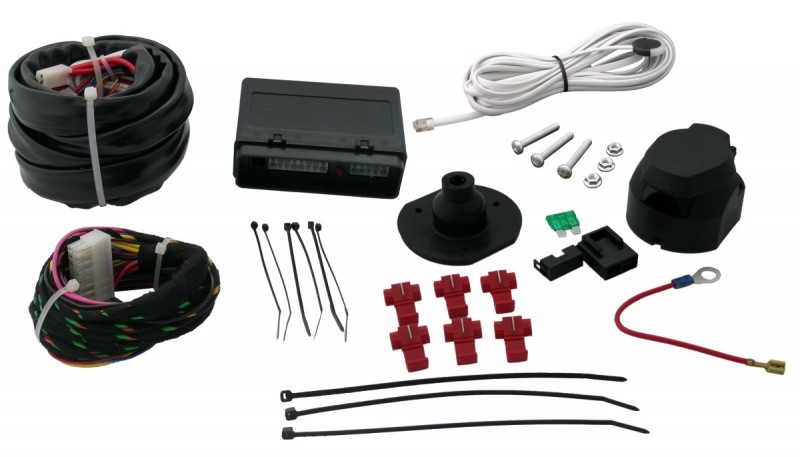

Elementy zestawu
  • Moduł sterujący (centralka) 1 szt
  • Wiązka główna (zasilanie i do gniazda) 1 szt
  • Gniazdo G13 1 szt
  • Wiązka sygnałowa 1 szt
  • Kontrolka informacyjna LED (3-kolorowa) 1 szt
  • Zestaw montażowy 1 kpl
  • Zestaw śrubowy 1 kpl
  • Schemat podłączenia 1 szt
Podstawowe funkcje modułu
Obciążenie prądowe wejść
≤2 mA
Współpraca z oświetleniem LED i jednowłóknowym samochodu
Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM)
(analogowo)
Wykrywanie podłączenia przyczepy z oświetleniem żarówkowym
Wykrywanie podłączenia przyczepy z oświetleniem LED
Możliwość sterowania działaniem modułu czujników parkowania samochodu
Sterowanie światłem wstecznym przyczepy
Stałe zasilanie na gnieździe przyczepy
Inteligentne ładowanie akumulatora przyczepy
Diagnostyka i sygnalizacja
Sygnalizacja podłączenia przyczepy
LED-RJ11-5
Sygnalizacja awarii kierunkowskazów przyczepy
kierunkowskazy auta, LED-RJ11-5
Sygnalizacja załączenia światła przeciwmgłowego przyczepy
LED-RJ11-5
Sygnalizacja załączenia ładowania akumulatora przyczepy
LED-RJ11-5
Sposób obsługi tylnych świateł przeciwmgłowych samochodu
Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy
Całkowite wyłączenie tylnego oświetlenia przeciwmgłowego samochodu
Dane techniczne
Napięcie zasilania
10-18 V
Maksymalne obciążenie wyjścia świateł pozycyjnych
(każda ze stron) 3 x 5 W
Maksymalne obciążenie wyjścia świateł stop
3 x 21 W
Maksymalne obciążenie wyjścia świateł kierunkowskazów
(każda ze stron) 21+10 W
Maksymalne obciążenie wyjścia światła przeciwmgłowego
21 W
Maksymalne obciążenie wyjścia świateł cofania
21 W
Maksymalny prąd wyjściowy ładowania akumulatora przyczepy
10 A
Obciążalność wyjścia sterującego pracą czujnika cofania samochodu
0,5 A
Wyposażenie zestawu
Kompletny zestaw wiązki haka z akcesoriami instalacyjnymi
