WH3L-G13

UWAGA: Produkt jest niedostępny i został zastąpiony przez moduł o wyższej funkcjonalności WH3Q-S-G13.

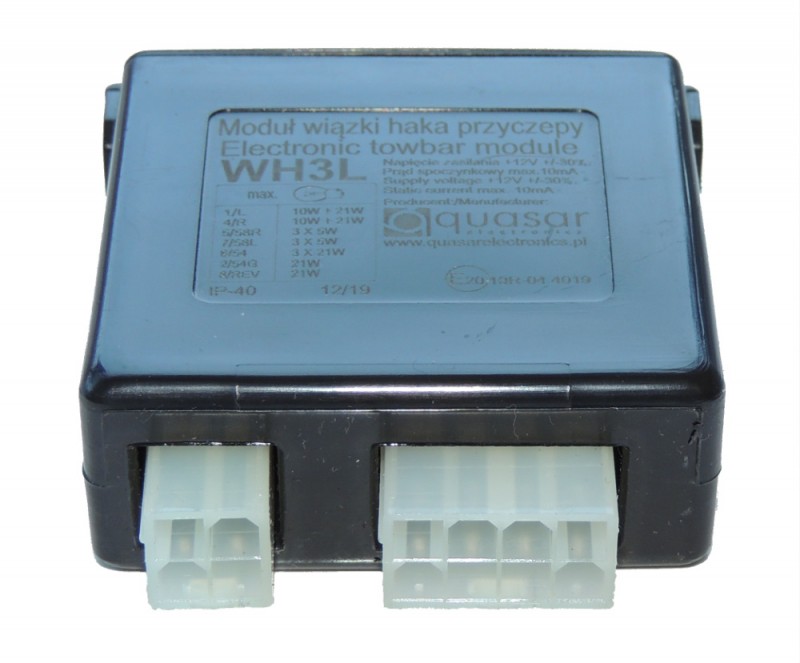

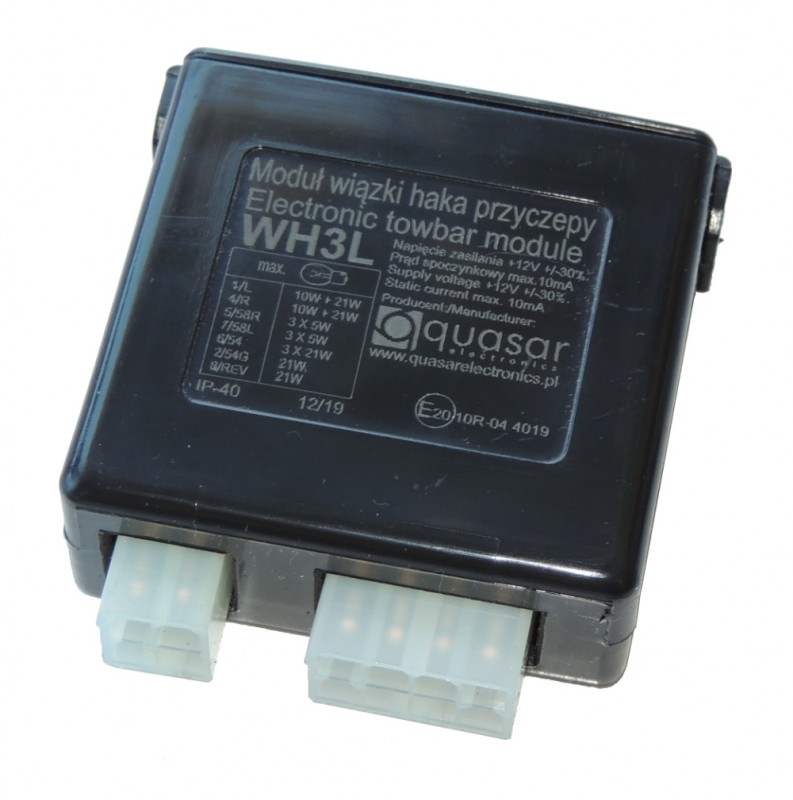

Moduł o podstawowej funkcjonalności (WH3L) z gniazdem 13-pinowym (G13) i "pełnym" okablowaniem (tj. z tzw. "stałym plusem" oraz obwodem ładowania akumulatora przyczepy), Zestaw zawiera komplet akcesoriów niezbędnych do montażu modułu do instalacji elektrycznej pojazdu - a gniazdo jest już połączone z główną wiązką przewodów co skraca czas montażu.



Moduł "przenosi" sygnały wejściowe z lamp samochodu na gniazdo podłączeniowe przyczepy.



UWAGA: Obwód ładowania akumulatora przyczepy należy samodzielnie wyposażyć w elementy wykonawcze. Schemat tych (opcjonalnych) podłączeń jest zawarty w podstawowej dokumentacji.

Produkt wymaga instalacji przez firmę specjalistyczną - czytaj tutaj.

  • Kod EAN produktu: 5907662621190

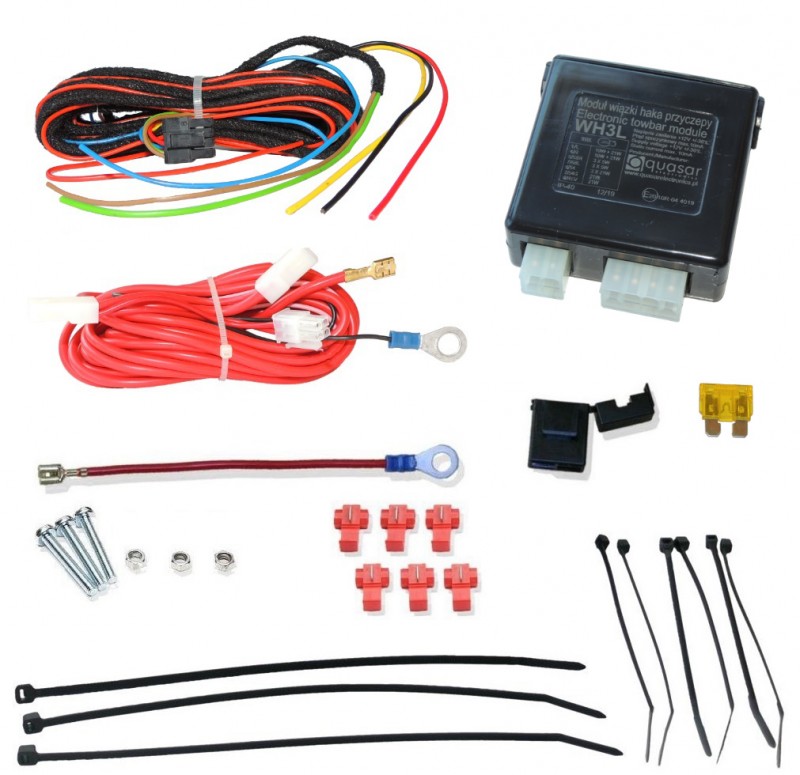

Elementy zestawu
  • Moduł sterujący (centralka) 1 szt
  • Wiązka główna z gniazdem 13-pin 1 szt
  • Wiązka sygnałowa (7 wejść) 1 szt
  • Wiązka zasilająca 1 szt
  • Zestaw montażowy 1 kpl
  • Zestaw śrubowy 1 kpl
  • Instrukcja montażu 1 szt
Podstawowe funkcje modułu
Obciążenie prądowe wejść
≤2 mA
Współpraca z oświetleniem LED i jednowłóknowym samochodu
Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM)
(analogowo)
Współpraca z oświetleniem LED i żarówkowym przyczepy
Możliwość sterowania działaniem modułu czujników parkowania samochodu
Sterowanie światłem wstecznym przyczepy
Stałe zasilanie na gnieździe przyczepy
Obwód ładowania akumulatora przyczepy
(wymagane osobne sterowanie)
Diagnostyka i sygnalizacja
Sygnalizacja podłączenia przyczepy
Sposób obsługi tylnych świateł przeciwmgłowych samochodu
Sposób sterowania światłem przeciwmgłowym przyczepy
Bezpośrednie
Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy
Cechy wiązki elektrycznej
Zainstalowane gniazdo haka na wiązce
Długość wiązki zasilania
5,0 m
Długość wiązki do gniazda
1,7 m
Długość wiązki sygnałów wejściowych
L=1,0 P=3,0 m
Dane techniczne
Napięcie zasilania
10-18 V
Maksymalne obciążenie wyjścia świateł pozycyjnych
(każda ze stron) 3 x 5 W
Maksymalne obciążenie wyjścia świateł stop
3 x 21 W
Maksymalne obciążenie wyjścia świateł kierunkowskazów
(każda ze stron) 21+10 W
Maksymalne obciążenie wyjścia światła przeciwmgłowego
21 W
Maksymalne obciążenie wyjścia świateł cofania
21 W
