WH2Q-C-G7
Cyfrowy moduł o "pośredniej" funkcjonalności (WH2Q-C) z gniazdem 7-pinowym (G7), Zestaw zawiera komplet akcesoriów niezbędnych do montażu modułu do instalacji elektrycznej pojazdu - i posiada jeden wtyk do podłączenia do modułu co upraszcza montaż.
Moduł posiada niektóre z funkcjonalności modułu standardowego, czyli poza funkcjami podstawowymi umożliwia m.in.:
- sygnalizację dźwiękową wykrycia podłączonej przyczepy;
- sekwencyjne sterowanie światłem przeciwmgłowym (54G) w samochodzie pozostawiając załączone na przyczepie;
- sygnalizację niesprawnych żarówek kierunkowskazów przyczepy (Blink Control) sygnałem dźwiękowym z buzzera.
INFORMACJA: Należy pamiętać, że gniazdo G7 nie ma wyprowadzonej sygnalizacji światła wstecznego i w Polsce może być używane jedynie z przyczepami lekkimi tj o dopuszczalnej masie całkowitej do 750kg.
Wyłącznym dystrybutorem serii WH2Q jest firma:
Produkt wymaga instalacji przez firmę specjalistyczną - czytaj tutaj.

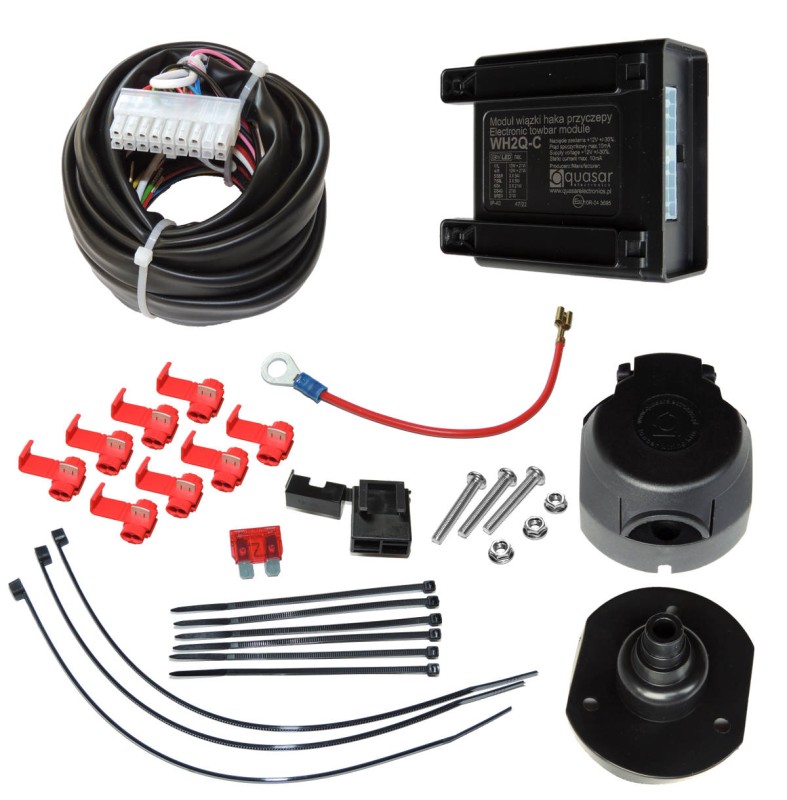

Elementy zestawu
- Moduł sterujący (centralka) 1 szt
- Wiązka zintegrowana ("wszystko" w 1 wtyku) 1 szt
- Gniazdo G7 1 szt
- Zestaw montażowy 1 kpl
- Zestaw śrubowy 1 kpl
- Instrukcja montażu 1 szt
Podstawowe funkcje modułu
Obciążenie prądowe wejść
≤2 mA
Współpraca z oświetleniem LED i jednowłóknowym samochodu
Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM)
(cyfrowo)
Współpraca z oświetleniem LED i żarówkowym przyczepy
Wykrywanie podłączenia przyczepy z oświetleniem żarówkowym
Wykrywanie podłączenia przyczepy z oświetleniem LED
Możliwość sterowania działaniem modułu czujników parkowania samochodu
Wykrywanie uszkodzenia żarówki kierunkowskazu przyczepy
Sterowanie światłem wstecznym przyczepy
Diagnostyka i sygnalizacja
Sygnalizacja podłączenia przyczepy
sygnał dźwiękowy
Sygnalizacja awarii kierunkowskazów przyczepy
sygnał dźwiękowy
Sygnalizacja załączenia światła przeciwmgłowego przyczepy
sygnał dźwiękowy
Sposób obsługi tylnych świateł przeciwmgłowych samochodu
Sposób sterowania światłem przeciwmgłowym przyczepy
Sekwencyjny
Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy
Całkowite wyłączenie tylnego oświetlenia przeciwmgłowego samochodu
Cechy wiązki elektrycznej
Długość wiązki zasilania
5,0 m
Długość wiązki do gniazda
1,7 m
Długość wiązki sygnałów wejściowych
L=1,0 P=3,0 m
Dane techniczne
Napięcie zasilania
10-18 V
Maksymalne obciążenie wyjścia świateł pozycyjnych
(każda ze stron) 3 x 5 W
Maksymalne obciążenie wyjścia świateł stop
3 x 21 W
Maksymalne obciążenie wyjścia świateł kierunkowskazów
(każda ze stron) 21+10 W
Maksymalne obciążenie wyjścia światła przeciwmgłowego
21 W
Wyposażenie zestawu
Kompletny zestaw wiązki haka z akcesoriami instalacyjnymi
Homologacja / Certyfikat
