Funkcje
zestaw zaprojektowany dla autolawet odczyt danych wejściowych z magistrali CAN-BUS dostosowany do 13-pinowego wtyku przyczepy (używane 8-pin) sterowanie światłem cofania przyczepy dostosowany do pojazdów z lampami LED, włóknowymi i sterowaniem PWM dostosowany do przyczep z oświetleniem włóknowym i LED sekwencyjne sterowanie światłami przeciwmgłowymi sygnalizacja dźwiękowa załączenia światła przeciwmgłowego na przyczepie gniazdo do podłączenia kontrolki informacyjnej LED wykrywanie i sygnalizacja dźwiękowa uszkodzonych świateł kierunkowskazów na przyczepie sygnalizacja dźwiękowa rozpoznania podłączenia i rozłączenia przyczepy
Dodaj do porównania Dodaj do wybranych
MP2S-CAN-G8G8-L5-DUCATO

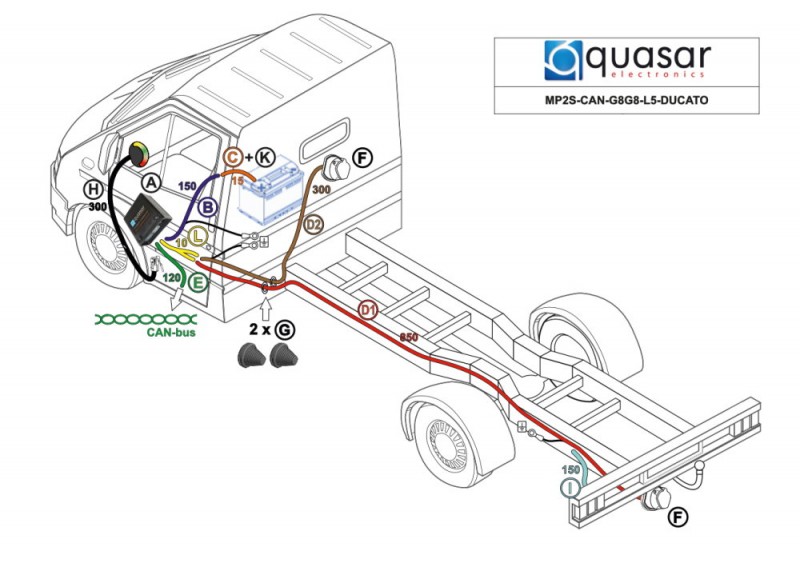

Moduł sterujący (MP2S-CAN) - w odróżnieniu od "standardowych" modułów - pobiera sygnały wejściowe z magistrali CAN-Bus samochodu a nie z przewodów "do lamp". Zestaw jest wyposażony w dwa gniazda 13-pin z 8 przewodami w każdym gnieździe (2 x G8) dla sterowania oświetleniem. Jest to kompletacja dedykowana do instalacji na pojeździe FIAT DUCATO "LAWETA" jak też CITROEN JUMPER "LAWETA" i PEUGEOT BOXER "LAWETA". Zestaw zawiera odpowiednio długie (dostosowane dla tego modelu samochodu) wiązki kablowe do gniazd oraz komplet akcesoriów niezbędnych do montażu modułu do instalacji elektrycznej samochodu.



Moduł współpracuje z Fiat Ducato III (2006-14) III po liftingu (2014-21) IV (2021-...), Citroen Jumper II (2006-15) II po liftingu (2014-21) , Peugeot Boxer II (2006-14) II po liftingu (2014-21).

Przy zamówieniu należy podać model i rocznik samochodu !!!



Zestaw można wyposażyć w (opcjonalną) kontrolkę sygnalizacyjną LED-RGY-300, która pokazuje statusy:
  • podłączenie przyczepy;
  • przepalenie żarówek kierunkowskazu przyczepy;
  • włączenie światła przeciwmgłowego na przyczepie.

Produkt wymaga instalacji przez firmę specjalistyczną - czytaj tutaj.

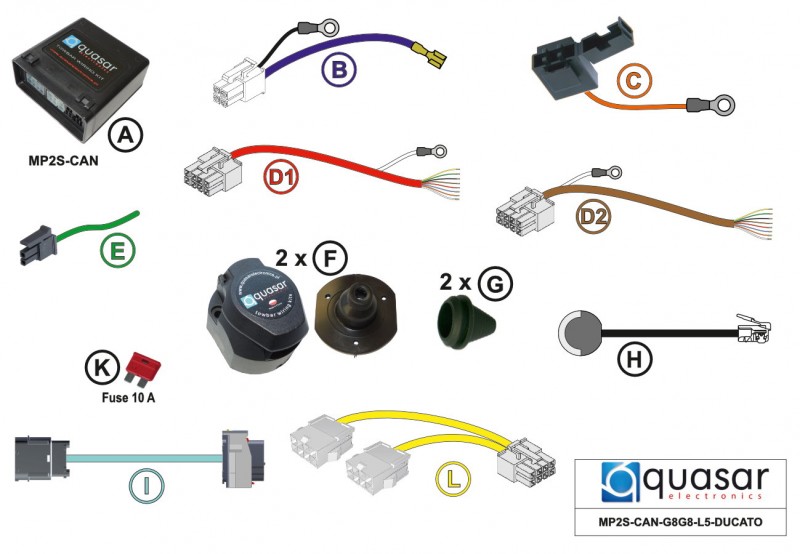

Elementy zestawu
  • Moduł sterujący (centralka) 1 szt
  • Wiązka sygnałowa (do magistrali CAN-Bus) 1 szt
  • Wiązka zasilająca 1 szt
  • Wiązka do gniazd - rozdzielacz 1 szt
  • Wiązka główna (do gniazda) 2 szt
  • Gniazdo G13 2 szt
  • Zestaw montażowy 1 kpl
  • Dodatkowe (dedykowane dla wersji) wyposażenie 1 kpl
  • Zestaw śrubowy 2 kpl
  • Schemat podłączenia 1 szt
Podstawowe funkcje modułu
Odczyt danych z magistrali CAN-Bus pojazdu
Współpraca z oświetleniem LED i żarówkowym przyczepy
Wykrywanie uszkodzenia żarówki kierunkowskazu przyczepy
Sterowanie światłem wstecznym przyczepy
Diagnostyka i sygnalizacja
Sygnalizacja podłączenia przyczepy
Sygnalizacja awarii kierunkowskazów przyczepy
Sygnalizacja załączenia światła przeciwmgłowego przyczepy
Sposób obsługi tylnych świateł przeciwmgłowych samochodu
Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy
Całkowite wyłączenie tylnego oświetlenia przeciwmgłowego samochodu
Cechy wiązki elektrycznej
Długość wiązki zasilania
1,5 m
Długość wiązki do gniazda
3,0+8,5 m
Długość wiązki sygnałów wejściowych
1,2 m
Dane techniczne
Napięcie zasilania
10-18 V
Maksymalne obciążenie wyjścia świateł pozycyjnych
(każda ze stron) 3 x 5 W
Maksymalne obciążenie wyjścia świateł stop
3 x 21 W
Maksymalne obciążenie wyjścia świateł kierunkowskazów
(każda ze stron) 21+10 W
Maksymalne obciążenie wyjścia światła przeciwmgłowego
21 W
Maksymalne obciążenie wyjścia świateł cofania
21 W
Wyposażenie zestawu
Kompletny zestaw wiązki haka z akcesoriami instalacyjnymi
