Funkcje
zestaw standardowy dla typowych aut osobowych dostosowany do 13-pinowego wtyku przyczepy (używane 8-pin) sterowanie światłem cofania przyczepy dostosowany do pojazdów z lampami LED, włóknowymi i sterowaniem PWM dostosowany do przyczep z oświetleniem włóknowym i LED rozpoznawanie sterowania oświetleniem PWM (analogowo) bezpośrednie sterowanie światłem przeciwmgłowym przyczepy
Cena katalogowa
155,00 PLN (190,65 PLN z 23% VAT)

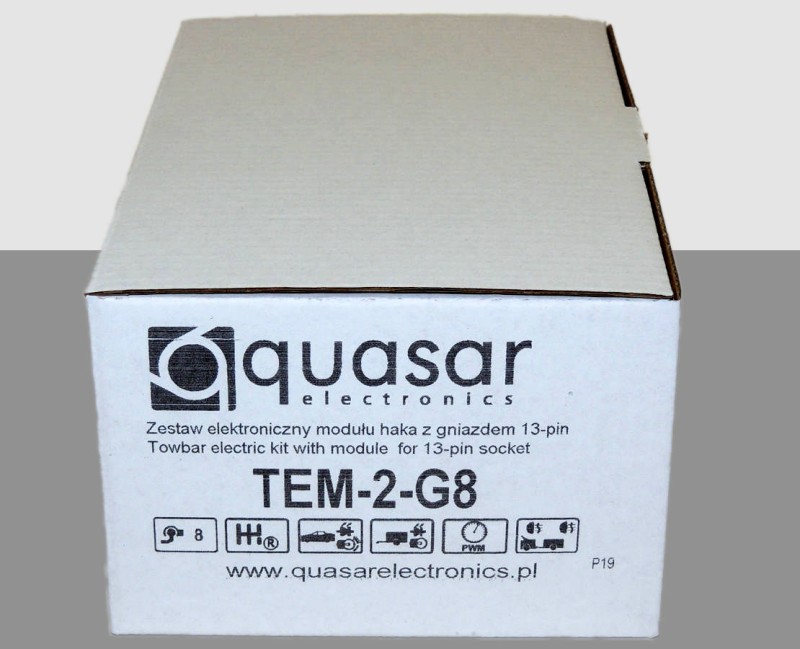

TEM-2-G8

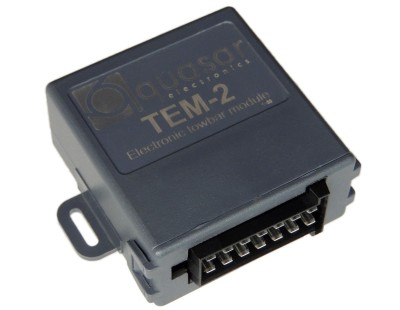

Moduł TEM-2 jest prostym sterownikiem oświetlenia przyczepy, który zapewnia "powtarzanie" aktywnych świateł z tyłu samochodu na lampy przyczepy. Ma zastosowanie w sterowaniu oświetleniem przyczep towarowych czy wieszaków rowerowych.


Zestaw TEM-2-G8 jest ekonomicznym i kompletnym (tzn z okablowaniem, gniazdem i akcesoriami montażowymi) zestawem do obsługi wszystkich świateł na przyczepie. Prawidłowo obsługuje lampy samochodu sterowane napięciem zarówno "klasyczne" żarówkowe jak i LED'owe. Należy także podkreślić, że poprawnie obsługiwane jest sterowanie oświetleniem w samochodzie typu "PWM" (czyli gdy jednym przewodem jest sygnalizacja dla dwóch świateł np. "stop" i "pozycja").



Posiadając ten zestaw można go uzupełnić (lub dostosować w późniejszym czasie) do eksploatacji np. przyczep kempingowych, gdzie potrzebne jest zasilanie w gnieździe przyczepy. Należy wówczas zastosować zestaw G13-ICM-ISO-EXT-KIT, który "inteligentnie aktywuje" w gnieździe przyczepy wymagane piny.




Produkt wymaga instalacji przez firmę specjalistyczną - czytaj tutaj.

Elementy zestawu

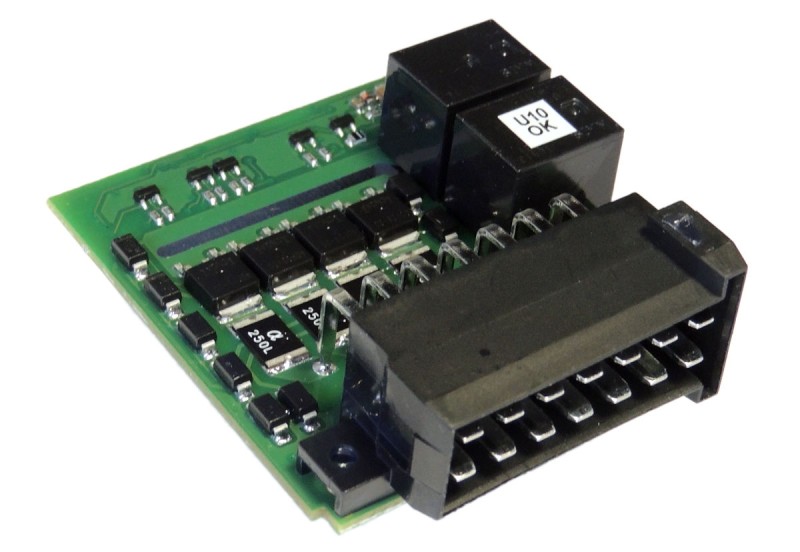

  • Moduł sterujący (centralka) 1 szt
  • Wiązka zintegrowana ("wszystko" w 1 wtyku) 1 szt
  • Gniazdo G13 1 szt
  • Zestaw montażowy 1 kpl
  • Zestaw śrubowy 1 kpl
  • Schemat podłączenia 1 szt
Podstawowe funkcje modułu
Obciążenie prądowe wejść
≤2 mA
Współpraca z oświetleniem LED i jednowłóknowym samochodu
Obsługa instalacji samochodowej ze zmiennym napięciem zasilania lamp (PWM)
Współpraca z oświetleniem LED i żarówkowym przyczepy
Możliwość sterowania działaniem modułu czujników parkowania samochodu
Sterowanie światłem wstecznym przyczepy
Obwód ładowania akumulatora przyczepy
Sposób obsługi tylnych świateł przeciwmgłowych samochodu
Sposób sterowania światłem przeciwmgłowym przyczepy
Bezpośrednie
Sekwencyjny sposób sterowania światłem przeciwmgłowym przyczepy
Cechy wiązki elektrycznej
Długość wiązki zasilania
5,0 m
Długość wiązki do gniazda
1,7 m
Długość wiązki sygnałów wejściowych
L=1,0 P=3,0 m
Dane techniczne
Napięcie zasilania
10-18 V
Maksymalne obciążenie wyjścia świateł pozycyjnych
(każda ze stron) 3 x 5 W
Maksymalne obciążenie wyjścia świateł stop
3 x 21 W
Maksymalne obciążenie wyjścia świateł kierunkowskazów
(każda ze stron) 21+10 W
Maksymalne obciążenie wyjścia światła przeciwmgłowego
21 W
Maksymalne obciążenie wyjścia świateł cofania
21 W
Wyposażenie zestawu
Kompletny zestaw wiązki haka z akcesoriami instalacyjnymi

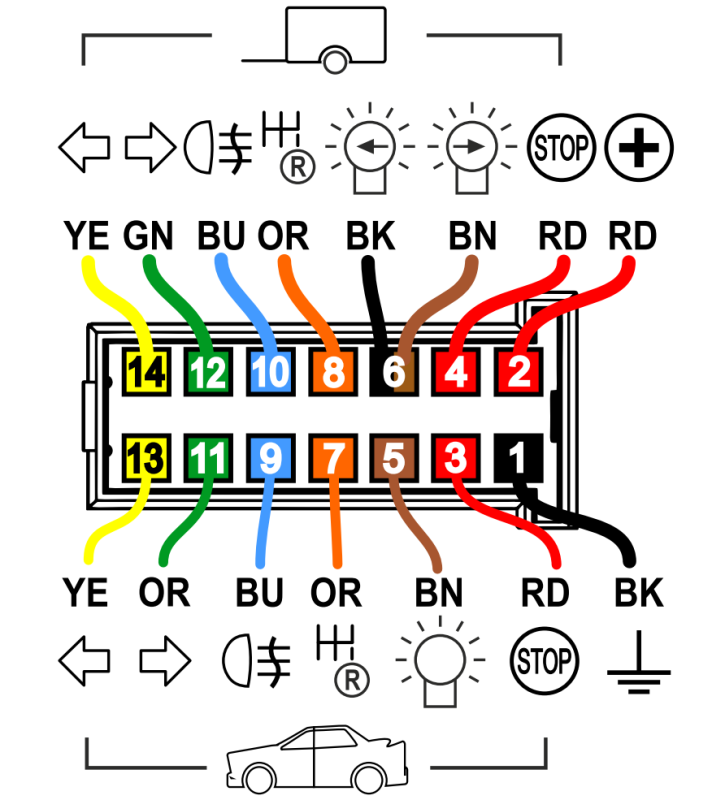

Ogólny schemat podłączenia
